規  格  書

名      稱：   HYW-7565A異形玻璃切割機

型      號：   HYW-7565A

L * W * H ：  約1408mm(L)×1380mm(W)×1580mm(H)

工作臺高度：   約850mm

重      量：   約1300Kg

用      途：   用于手機觸摸屏,、光學玻璃,、LCD玻璃、電子玻璃,、ITO玻璃及載玻片玻璃等產品直線和曲線切割,。

一,、設備概述

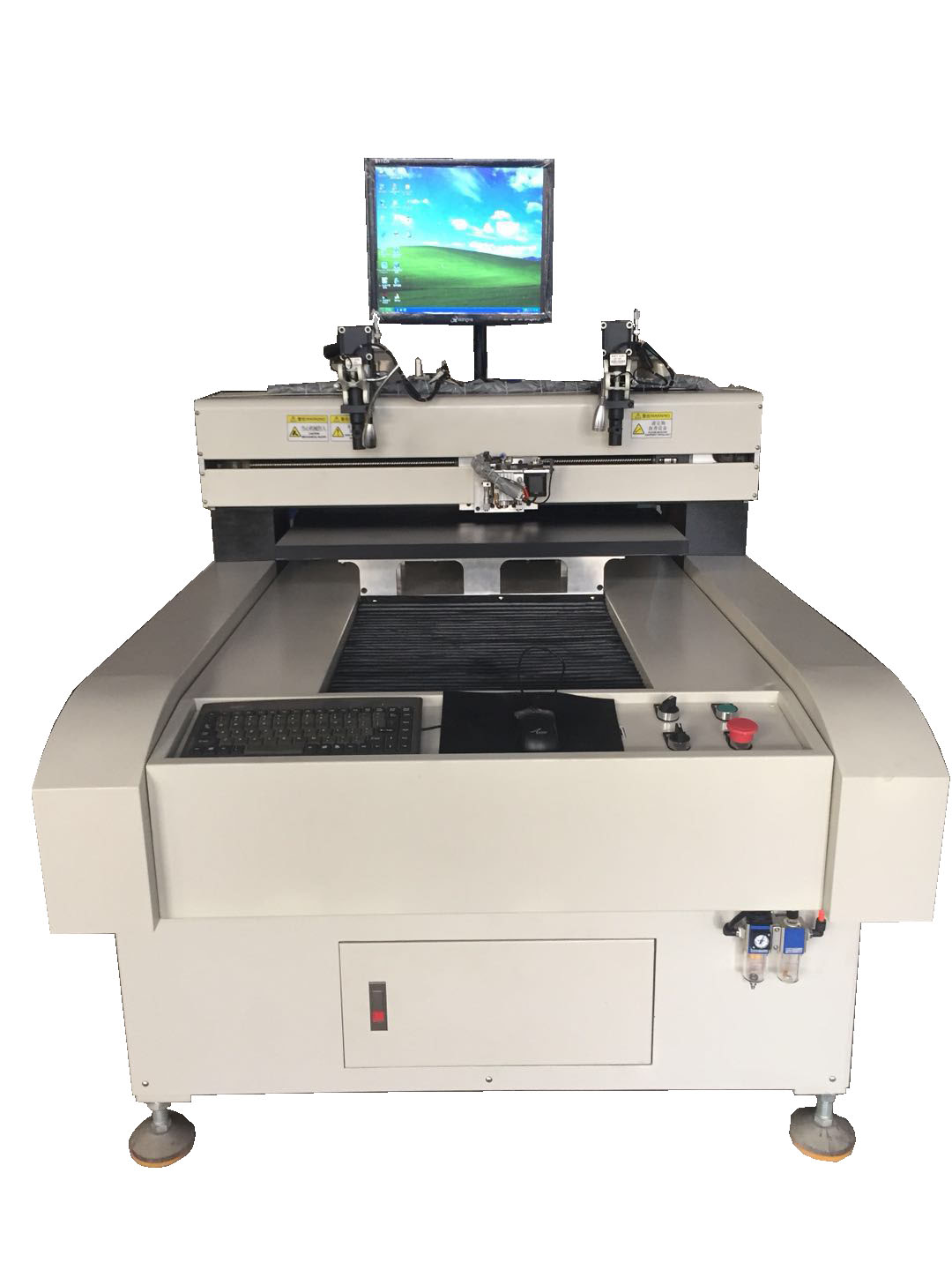

HYW-7565A 異形玻璃切割機是根據手機觸摸屏、光學玻璃,、LCD玻璃,、電子玻璃、ITO玻璃及載玻片玻璃等產品的工藝要求設計的自動玻璃切割機,。HYW-7565A 異形玻璃切割機主要針對最大尺寸為750mmX650mm的單層或雙層玻璃進行直線和曲線的組合切割,，可一次切割任意多塊相同或不相同的玻璃。通過讀入CAD圖形文件獲取切割數據,。采用視覺系統手動對位,，實現高效率、高精度切割,?？汕懈钣芍本€和圓弧組成的任意圖形，如：矩形,、圓形,、梯形、扇形等,。

本機具有以下特點：

1）玻璃定位采用銷釘初定位,，圖像識別系統精確對位，真空吸附固定,。工作臺采用進口超硬

鋁合金材料,；

2）機器采用大理石結構，確保機械安裝精度,，機器工作平穩,；

3）X/Y軸由進口伺服電機、進口導軌和精密絲杠驅動完成工件精準切割,；

4）轉刀結構由步進電機驅動刀桿完成玻璃的0°-360°切割,；切割壓力采用精密氣囊結構，確保切割壓力恒定,，保證切割精度

5）單向,、雙向切割選擇功能，來回切割刀輪偏差補正功能,，保證切割精度,；

6）臺板根據玻璃最大尺寸設計成長方形，尺寸750mm×650mm,；滿足不同尺寸玻璃的生產需要,。

7）兩套CCD裝置，利用圖像識別系統完成玻璃手動對位功能。

8）設備配有真空壓力調節閥,，玻璃載臺負壓大小可隨意調整,，并且自帶真空發生器，無需再提供真空源,，并且設有真空壓力檢測裝置,，避免真空不足影響切割質量；

9）設備帶有報警三色燈及蜂鳴器,，并且系統隨時記錄報警情況,，更方便直觀的了解操作錯誤或設備故障，避免影響設備性能及切割質量,；

二,、規格參數

1 工    件        1）最大玻璃尺寸        720mm×620mm

2）厚度                0.18mm～2.0mm

2 工 作 臺        1）尺寸                 750mm×650mm

2）臺面平整度          ±15um

3 劃線單元        1）刀輪加壓            電氣比例閥+氣囊加壓裝置

2）刀輪升降及刀深控制  氣缸+比例閥

3）轉刀裝置            步進電機

4 劃線精度        0.03(單指劃線精度，不包括裂片后斜邊誤差)

5 刀輪運行         1） X-軸進給驅動       伺服電機

2） X-軸最大行程        650mm

3） X-軸進給速度        10mm/sec～1000mm/sec

4） X-軸分辨率          0.001mm／脈沖

5） Y-軸進給驅動        伺服電機

6） Y-軸最大行程        750mm

7） Y-軸進給速度        10mm/sec～1000mm/sec

8） Y-軸分辨率          0.001mm／脈沖

6 工件定位        1）定位方式             光學對位,，真空吸附,。

2）定位銷位置          左上角

3）定位銷直徑          φ6mm

7 光學系統         1）放大倍數             約50倍

2）光源                同軸光源

3) 有效靶標尺寸        十字標  0.3mm～1.6mm

                        圓形標 ￠0.3mm～￠1.0mm

8 控制系統         工控機+運動控制卡       WINDOWS操作界面  維宏控制系統　　

9 刀     輪         1)材料及形狀                鉆石刀輪

2)輪狀刀片尺寸      刀輪尺寸：φ2.5（外徑）×￠0.8（內徑）×0.65（厚度）

3)刀頭安裝軸         ￠0.8mm（直徑）×4mm（長度）；

10 動力配置         1）電源      AC 220V±20 V,，約2.3kW

（用戶廠房提供）    2）氣源     ≥0.4MPa，外徑Φ8氣管

                    3）環境溫度  22℃±5℃（干燥）

三,、售后服務

     保修時間：機器驗收完成后正常使用情況下一年內保修,。消耗品與附屬品不屬于一年保證期范圍內，設備終生維護,。

1 工??? 件 ???????1）最大玻璃尺寸??????? 720mm×620mm

2）厚度????? ??????????0.18mm～2.0mm

2 工 作 臺?? ?????1）尺寸???????????????? 750mm×650mm

2）臺面平整度????????? ±15um

3 劃線單元?? ?????1）刀輪加壓??????????? 電氣比例閥+氣囊加壓裝置

2）刀輪升降及刀深控制? 氣缸+比例閥

3）轉刀裝置??????????? 步進電機

4 劃線精度??????? 0.03(單指劃線精度,，不包括裂片后斜邊誤差)

5 刀輪運行 ????????1） X-軸進給驅動?????? 伺服電機

2） X-軸最大行程??????? 650mm

3） X-軸進給速度??????? 10mm/sec～1000mm/sec

4） X-軸分辨率????????? 0.001mm／脈沖

5） Y-軸進給驅動??????? 伺服電機

6） Y-軸最大行程??????? 750mm

7） Y-軸進給速度??????? 10mm/sec～1000mm/sec

8） Y-軸分辨率????????? 0.001mm／脈沖

6 工件定位 ???????1）定位方式???????????? 光學對位，真空吸附,。

2）定位銷位置????????? 左上角

3）定位銷直徑????????? φ6mm

7 光學系統???????? 1）放大倍數?? ??????????約50倍

2）光源??????????????? 同軸光源

3) 有效靶標尺寸??????? 十字標? 0.3mm～1.6mm

??????????????????????? 圓形標 ￠0.3mm～￠1.0mm

8 控制系統???????? 工控機+運動控制卡?????? WINDOWS操作界面? 維宏控制系統　　???????????????????

9 刀???? 輪???????? 1)材料及形狀??????????????? 鉆石刀輪

2)輪狀刀片尺寸????? 刀輪尺寸：φ2.5（外徑）×￠0.8（內徑）×0.65（厚度）

3)刀頭安裝軸???????? ￠0.8mm（直徑）×4mm（長度）,；?????????

10 動力配置???????? 1）電源????? AC 220V±20 V，約2.3kW

（用戶廠房提供）??? 2）氣源???? ≥0.4MPa,，外徑Φ8氣管

??????????????????? 3）環境溫度? 22℃±5℃（干燥）??
